Tärkeimmät asiat lataussäätimistä
- Lataussäädin ohjaa aurinkopaneelien tuottaman sähkön akun lataamiseen sopivaksi.
- MPPT on usein perusteltu valinta uuteen mökkijärjestelmään; pienessä, yhteensopivassa perusjärjestelmässä PWM voi riittää.
- Tarkista erikseen akustojännite, latausvirta, paneelijännite ja paneelipuolen virtarajat.
- Akkutyyppi määrää latausasetukset. LiFePO4-latausohjelma ja kylmälatauksen esto ovat eri asioita.
- Suomen pakkaset on huomioitava paneelien enimmäisjännitteen tarkistuksessa.
- Näyttö tai sovellus helpottaa käyttöä, mutta akun varaustilan arviointi vaatii myös kulutuksen huomioimista.
Lataussäätimet ovat mökin aurinkosähköjärjestelmän keskeisiä komponentteja. Oikein valittu aurinkopaneelin lataussäädin sovittaa paneelien tuotannon akun lataustarpeisiin ja auttaa hyödyntämään käytettävissä olevan aurinkoenergian. Pelkkä laitteen ampeeriluku ei kuitenkaan kerro, sopiiko säädin juuri sinun paneeleillesi ja akullesi.
Tämä opas auttaa sinua valitsemaan lataussäätimen 12 V tai 24 V mökkijärjestelmään sekä ymmärtämään nykyisen säätimesi toimintaa. Jos suunnittelet koko järjestelmää ensimmäistä kertaa, tutustu myös aurinkosähkön ostajan oppaaseen. Tässä keskitymme lataussäätimeen ja sen yhteensopivuuteen muiden komponenttien kanssa.
Sisältö
- Mitä lataussäädin tekee aurinkopaneelijärjestelmässä?
- MPPT vai PWM – miten lataussäätimet eroavat?
- Miten akkutyyppi vaikuttaa lataussäätimen valintaan?
- Näin lataussäätimen mitoitus etenee
- Kaksi esimerkkiä lataussäätimen valinnasta mökille
- Mitkä lataussäätimen ominaisuudet helpottavat käyttöä?
- Lataussäätimen käyttö Suomen mökkiolosuhteissa
- Miksi lataussäädin ei lataa odotetusti?
- Yleisimmät virheet ja turvallinen käyttö
- Usein kysytyt kysymykset lataussäätimistä
- Tarkistuslista ennen hankintaa ja käyttöönottoa

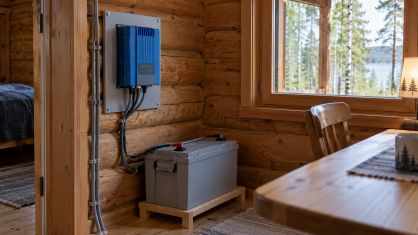

Mitä lataussäädin tekee aurinkopaneelijärjestelmässä?
Aurinkopaneeli tuottaa sähköä valaistusolosuhteiden mukaan. Akku puolestaan tarvitsee hallitun latauksen, jossa jännite ja latauksen eteneminen vastaavat sen ominaisuuksia. Lataussäädin toimii näiden välissä ja ohjaa latausta valitun latausohjelman mukaisesti. Sopivat asetukset ehkäisevät ylilatausta ja tukevat akun käyttöikää. Lataussäätimen toimintaperiaate.
Aurinkosähkö voi samalla palvella käynnissä olevia laitteita. Kun tuotanto ylittää kulutuksen ja akku vastaanottaa latausta, ylimääräinen energia varastoituu akkuun. Kun kulutus ylittää tuotannon, akku kattaa erotuksen.
Lataussäädin, invertteri ja akun BMS hoitavat eri tehtäviä. Invertteri muuntaa akuston tasajännitteen esimerkiksi 230 V vaihtojännitteeksi. Lue lisää, mitkä ovat invertterin tehtävät. BMS eli akun hallintajärjestelmä valvoo muun muassa litiumakun kennojen toimintaa ja voi estää latauksen tai purkamisen raja-arvojen ylittyessä. Näiden komponenttien suhteet avautuvat tarkemmin aurinkopaneelijärjestelmän komponenttioppaassa.
Säädin voi olla erillinen laite tai osa esimerkiksi kannettavaa sähköasemaa. Jälkimmäisessä tapauksessa paneelien sopivuus tarkistetaan sähköaseman aurinkolataustulon tiedoista.
Mitä säätimen numeroista pitää ymmärtää?
Voltit (V) kertovat jännitteestä, ampeerit (A) virrasta ja watit (W) tehosta. Wattitunnit (Wh) kuvaavat energiaa: esimerkiksi oletettu 20 W valaistus kuluttaa neljässä tunnissa 80 Wh. Paneelin Wp-luku ilmaisee nimellistehon standardoiduissa testiolosuhteissa.
12 V järjestelmä on nimellisesti 12-volttinen. Akun todellinen jännite muuttuu latauksen ja purkamisen aikana. Myös paneelin toimintajännite voi olla selvästi akustojännitettä korkeampi.
MPPT vai PWM – miten lataussäätimet eroavat?
MPPT-lataussäädin hyödyntää paneelin tehopistettä
MPPT tarkoittaa maksimitehopisteen seurantaa. Säädin hakee paneelille toimintakohdan, jossa jännitteen ja virran tulo eli teho on suurimmillaan. Se muuntaa paneelipuolen jännitteen akun lataukseen sopivaksi, jolloin akun puoleinen virta voi olla paneelivirtaa suurempi.
MPPT on usein järkevä lähtökohta uuteen mökkijärjestelmään, etenkin kun paneeleita on useita tai käyttö jatkuu keväästä syksyyn. Hyöty riippuu paneelien ominaisuuksista, lämpötilasta ja akun lataustilanteesta. Yhtä kaikissa oloissa toteutuvaa lisätuottoprosenttia ei ole. MPPT:n toiminta ja lämpötilan vaikutus.
PWM-lataussäädin pienessä perusjärjestelmässä
PWM säätelee latausta kytkemällä paneelia akun yhteyteen ja rajoittamalla yhteyttä lataustarpeen mukaan. Paneelin käyttöjännite asettuu tällöin lähelle akkujännitettä. Paneelin ja akuston nimellisjännitteiden pitää sopia tähän toimintatapaan.
Pienessä kesäkäytön järjestelmässä PWM voi olla toimiva ja edullinen ratkaisu. Sen vaihtamisesta saatava hyöty kannattaa arvioida sen perusteella, jääkö nykyinen lataus vajaaksi ja mistä vajaus johtuu. PWM-latauksen periaatteet.
| Valintaperuste | MPPT | PWM |
|---|---|---|
| Paneelin toimintapiste | Seuraa maksimitehopistettä | Määräytyy pitkälti akkujännitteen mukaan |
| Paneelijännitteen sovittaminen | Muuntaa korkeampaa jännitettä lataukseen sopivaksi | Edellyttää nimellisjännitteiden yhteensopivuutta |
| Tyypillinen käyttökohde | Monipuolinen tai laajennettava mökkijärjestelmä | Pieni perusjärjestelmä |
| Hankintahinta | Tavallisesti korkeampi | Tavallisesti edullisempi |
Valitse säädintyyppi paneelien ja käyttötarpeen perusteella. Hyväkään säädin ei korvaa liian vähäistä paneelituotantoa tai liian pientä akustoa.
Miten akkutyyppi vaikuttaa lataussäätimen valintaan?
Tarkista ensin, että säädin tukee akustosi nimellisjännitettä. Automaattinen 12/24 V tunnistus helpottaa käyttöönottoa, mutta tunnistuksen tulos ja asetukset pitää silti tarkistaa. Tunnistus ei kaikissa laitteissa toistu automaattisesti akuston vaihtuessa.
Lyijyakun latauksessa käytetään tavallisesti kolmea vaihetta:
- Päälataus eli bulk: säädin antaa käytettävissä olevan latausvirran asetettujen rajojen puitteissa.
- Absorptiolataus: jännitettä pidetään tavoitetasolla ja akun vastaanottama virta vähenee latauksen edetessä.
- Ylläpitolataus eli float: jännitetaso laskee ja akun varausta ylläpidetään.
Avoin lyijyakku, AGM ja geeliakku tarvitsevat omiin ominaisuuksiinsa sopivat asetukset. Myös LiFePO4-akun latausjännitteet, vaiheiden kestot ja sallittu latausvirta määräytyvät akun ohjeiden mukaan. Lyijyakun tasauslatausta ei pidä käyttää litiumakulle. Latausvaiheet ja akkukohtaiset asetukset.
LiFePO4-akku ja lataaminen kylmässä
LiFePO4-latausohjelma ei yksin takaa kylmälatauksen estoa. Selvitä, estääkö akun BMS latauksen liian alhaisessa kennolämpötilassa vai tarvitaanko säätimeltä lämpötilatietoon perustuva katkaisu. Mahdollisen lämmityksen pitää nostaa kennojen lämpötila sallitulle alueelle ennen lataamista.
Joissakin säätimissä kylmälatauksen esto edellyttää ulkoista akun lämpötilamittausta ja toiminnon käyttöönottoa. Säätimen sisäinen lämpöanturi ei automaattisesti tarkoita, että laite tietäisi akun lämpötilan. Lämpötilamittaus ja latauksen esto.
Näin lataussäätimen mitoitus etenee
Aloita mökin sähkönkulutuksen arvioinnista. Kulutus, käyttökausi ja halutut varapäivät ohjaavat akuston ja paneelien mitoitusta. Akustossa huomioidaan myös käytettävä purkaussyvyys ja lämpötila; näitä käsitellään akkukapasiteetin mitoitusoppaassa.
Kun akusto ja paneelit ovat tiedossa, voit tarkistaa lataussäätimen sopivuuden. Pelkkä akun Ah-luku tai paneelien wattimäärä ei ratkaise valintaa.
Latausvirta ja paneeliteho
MPPT-säätimen akunpuoleista lähtövirtaa voi arvioida kaavalla:
Virta ≈ paneeleilta saatava teho × säätimen hyötysuhde / akun latausjännite.
Oletetaan, että paneeleilta saadaan laskentahetkellä 200 W, hyötysuhde on 95 % ja akun latausjännite 14,4 V:
200 W × 0,95 / 14,4 V ≈ 13,2 A.
Kyseessä on laskentaesimerkki, ei tuotantolupaus tai akun asetusohje. Todellinen virta muuttuu tuotannon ja akkujännitteen mukana. Käynnissä olevat laitteet käyttävät osan säätimen lähtövirrasta, joten akkuun jäävä nettolataus voi olla pienempi.
Tarkista lopuksi valmistajan ilmoittama paneeliteho juuri käyttämällesi akustojännitteelle. Mahdollinen sallittu paneelitehon ylimitoitus ja tehonrajoitus ovat mallikohtaisia. Paneelitehon ylitysmahdollisuus ei tarkoita lupaa ylittää paneelijännite- tai virtarajoja. Säätimen erilliset mitoitusrajat.
Paneelijännite ja Suomen pakkaset
Voc tarkoittaa paneelin avoimen piirin jännitettä. Se on eri arvo kuin tehontuoton aikainen toimintajännite. Sarjaan liitettyjen paneelien jännitteet summautuvat, ja kylmässä Voc kasvaa.
Jos kahden paneelin ilmoitettu Voc on kummankin 40 V, niiden yhteinen arvo on ilmoitusolosuhteissa 80 V. Pakkasella kokonaisjännite on tätä korkeampi. Sopivuus tarkistetaan paneelin lämpötilakertoimen, kohteen kylmimpien suunnitteluolosuhteiden ja säätimen rajojen perusteella. Paneelijännitteen tarkistaminen.
Tarkista myös toimintajännitealue ja käynnistymiseen tarvittava jännite-ero akkuun nähden. Tavanomainen jännitettä alentava MPPT-säädin tarvitsee paneelipuolelle akun latausjännitettä korkeamman jännitteen.
Paneelipuolen virtarajat ja laajentaminen
Isc tarkoittaa paneelin oikosulkuvirtaa. Rinnakkaisten paneelihaarojen virrat summautuvat. Säätimessä voidaan ilmoittaa erikseen suurin sallittu paneeliston oikosulkuvirta, PV-tulovirta ja akunpuoleinen latausvirta. Tarkista jokainen ilmoitettu raja omana kohtanaan.
Laajennusvara kannattaa suunnitella konkreettisesti: mitä paneeleita lisätään ja miten kokonaisuus muuttuu? Useampi säädin voi palvella samaa akustoa, kun laitteet ja latausasetukset ovat yhteensopivia ja latausvirtojen summa pysyy akun rajoissa. MPPT-säätimillä on tällöin omat paneeliryhmänsä. Usean säätimen käyttö.
Kaksi esimerkkiä lataussäätimen valinnasta mökille
Pienellä kesämökillä sähköä tarvitaan valoihin ja puhelimien lataamiseen. Oletetaan jo valituksi 200 Wp paneelitehoa ja 12 V akusto. Edellisen laskelman perusteella 20 A MPPT on mahdollinen tarkasteltava kokoluokka, kun myös paneelipuolen rajat ja akun latausvirta sopivat.
Enemmän sähköä käyttävällä mökillä on myös jääkaappi ja vesipumppu. Oletetaan paneelitehoksi 400 Wp. Alla näkyy, miten akustojännite muuttaa lähtövirtaa samalla paneeliteholla.
Laskentaolettamukset ovat paneelien nimellistehoa vastaava hetkellinen tuotanto, 95 % hyötysuhde sekä 14,4 V tai 28,8 V latausjännite.
| Esimerkkijärjestelmä | Arvioitu lähtövirta | Kokoluokka jatkotarkasteluun |
|---|---|---|
| 200 Wp, 12 V akusto | 13,2 A | Esimerkiksi 20 A |
| 400 Wp, 12 V akusto | 26,4 A | Esimerkiksi 30–40 A |
| 400 Wp, 24 V akusto | 13,2 A | Esimerkiksi 20 A |
Taulukko havainnollistaa virtoja. Se ei osoita paneelien riittävyyttä mökin kulutukseen eikä korvaa mallikohtaista yhteensopivuuden tarkistusta. Matalammalla akkujännitteellä virta kasvaa, ja pienempi säädin voi joutua rajoittamaan tehoa.
Jännitevalinta vaikuttaa myös muihin laitteisiin. Lue tarvittaessa 12 V ja 24 V järjestelmien vertailu ennen komponenttien hankintaa.
Mitkä lataussäätimen ominaisuudet helpottavat käyttöä?
Hyödyllinen näyttö tai sovellus kertoo latausvaiheen, akkujännitteen, latausvirran, päivittäisen energiantuoton ja häiriöt. Säädettävä latausohjelma helpottaa akun vaihtamista, ja latausvirran rajoitus auttaa sovittamaan säätimen akun vastaanottokykyyn.
Bluetooth sopii lähiseurantaan mökillä. Seuranta kotoa käsin edellyttää internetyhteyttä sekä säätimen kanssa yhteensopivaa etäseurantaratkaisua. Tarkista myös säätimen ja lisälaitteiden omakulutus etenkin pitkien käyttötaukojen ajalle.
Mitä LOAD-liitäntä tarkoittaa?
Kuormalähtö eli LOAD-liitäntä voi katkaista siihen liitettyjen laitteiden sähkön, kun akkujännite laskee asetettuun rajaan. Suojaus koskee kyseisen lähdön kautta kulkevia tai sen ohjaamia kuormia. Suoraan akustosta syötettyjen laitteiden suojaus ratkaistaan erikseen.
Kuormalähdöllä on oma virtarajansa. Invertterin tai moottorilaitteen käynnistysvirta voi ylittää sen. LOAD-merkintä ei myöskään lupaa vakavoitua 12 V lähtöä: tarkista lähtöjännite ja kulutuslaitteen sallittu jännitealue. Kuormalähtö ja seurantaominaisuudet.
Mitä säätimen lisäksi tarvitaan?
- Pakolliset kokonaisuudessa: yhteensopivat paneelit ja akusto sekä oikein mitoitetut kaapelit, liittimet ja DC-suojaukset.
- Suositeltavat käytön tueksi: selkeä näyttö tai sovellus sekä tallessa olevat laiteohjeet ja asetusarvot.
- Tilanteen mukaan tarvittavat: akun lämpöanturi, akkumonitori, etäseurantalaitteet ja erillinen kuormien ohjaus.
Asennus- ja tarkastusvälineet, kuten liitäntöihin sopivat työkalut ja mittalaitteet, määräytyvät laiteohjeiden mukaan. Mahdollisen 230 V järjestelmän toteutus on oma kokonaisuutensa.
Lataussäätimen käyttö Suomen mökkiolosuhteissa
Valitse säätimelle valmistajan ohjeiden mukainen sijoituspaikka. Tarkista kosteudenkesto, kondensaation rajoitukset, ilmanvaihtotila ja sallittu käyttölämpötila. Lämmin säädin ja kylmällä lattialla oleva akku voivat olla eri lämpötiloissa, mikä korostaa akun todellisen lämpötilan mittaamisen merkitystä.
Keväällä tarkista latausasetukset ja seuraa ensimmäisten käyttöpäivien tuotantoa. Akun vaihtamisen jälkeen tarkista asetukset uudelleen. Talveksi jätettävän järjestelmän lataus ja säilytys suunnitellaan akkutyypin mukaan.
Suomen pimeimpinä kuukausina aurinkosähkön tuotanto voi jäädä hyvin vähäiseksi. Lumi voi vähentää tuotantoa edelleen. MPPT parantaa käytettävissä olevan tuotannon hyödyntämistä, mutta talvikäytön energiantarve on arvioitava erikseen. Ilmatieteen laitos: aurinkosähkön tuotanto ja lumipeite.
Miksi lataussäädin ei lataa odotetusti?
Pieni latausvirta voi kuulua normaaliin toimintaan. Täyttyvä akku vastaanottaa vähemmän latausta, ja pilvi tai varjo vähentää paneelitehoa. Vertaa havaintoa latausvaiheeseen, akkujännitteeseen ja kulutukseen ennen johtopäätöksiä.
| Havainto | Mahdollinen selitys | Tarkistettava tieto |
|---|---|---|
| Virta pienenee aurinkoisena päivänä | Akku täyttyy | Latausvaihe ja akkujännite |
| Lataus ei käynnisty | Paneelijännite liian matala tai lataus estetty | Paneelijännite ja tilailmoitus |
| Lataus pysähtyy kylmänä aamuna | Akun tai säätimen lämpötilasuojaus | Akun lämpötila ja BMS:n ilmoitus |
| Tuotantoa kertyy, mutta akku tyhjenee | Kulutus ylittää latauksen | Vuorokauden tuotanto ja kulutus |
| Teho laskee laitteen lämmetessä | Lämpötilasta johtuva tehonrajoitus | Sijoitusolosuhteet ja häiriöhistoria |
Myös virheelliset latausasetukset ja säätimen sekä akun välinen jännitehäviö voivat heikentää latausta. Latausongelmien tulkinta.
Tuotantolukema ei yksin kerro akun varaustilaa. Esimerkiksi 500 Wh tuotannosta ei jää energiaa varastoon, jos samanaikainen kulutus ja häviöt vievät koko määrän.
Yleisimmät virheet ja turvallinen käyttö
Näillä virheillä on selvä vaikutus laitteiston toimintaan tai turvallisuuteen:
- Paneelijänniterajan ylittäminen: kylmässä kasvava jännite voi vaurioittaa säädintä.
- Väärä latausohjelma: liian korkea latausjännite voi vahingoittaa akkua.
- Kylmälataussuojauksen olettaminen: litiumakun lataaminen sallitun lämpötilan alapuolella voi vaurioittaa kennoja.
- Puutteelliset sulakkeet tai huonot liitokset: oikosulkuvirta tai liitoksen kuumeneminen voi aiheuttaa palon.
- Paneeliliittimien avaaminen kuormitettuna: tasavirtakaari voi vahingoittaa liitintä ja aiheuttaa palovamman.
- Puutteellinen ilmanvaihto tai väärä sijoitus: kuumuus rasittaa säädintä, ja lyijyakun mahdollisesti vapautuvat kaasut on huomioitava sijoittelussa.
Valmistajan kytkentä- ja irrotusjärjestys kuuluu noudatettaviin laitekohtaisiin ohjeisiin. Pelkkä 12 V akustojännite ei kuvaa paneelipuolen jännitteitä tai akuston oikosulkuvirtaa. Laitteen käyttö- ja turvallisuusohjeet, Tukesin ohje aurinkosähköjärjestelmistä.
Usein kysytyt kysymykset lataussäätimistä
Tarvitseeko jokainen aurinkopaneeli oman lataussäätimen?
Ei. Useampi paneeli voi kuulua saman säätimen paneeliryhmään, kun kokonaisuuden jännite, virta ja teho sopivat säätimelle. Erilliset säätimet voivat olla hyödyllisiä esimerkiksi eri suuntiin sijoitettujen paneeliryhmien tai laajennusten yhteydessä.
Riittääkö 20 A lataussäädin 200 W paneelille?
20 A MPPT on usein mahdollinen vaihtoehto 200 W paneelille ja 12 V akustolle. Sopivuus riippuu kuitenkin myös paneelin jännitteestä, oikosulkuvirrasta, säätimen sallimasta paneelitehosta ja akun latausrajoista.
Voiko 12 V paneelilla ladata 24 V akkua?
Tavanomainen jännitettä alentava MPPT-säädin ei nosta liian matalaa paneelijännitettä 24 V akun lataamiseen sopivaksi. Paneeliryhmän toimintajännitteen pitää riittää lataukseen myös lämpimissä olosuhteissa.
Tarvitaanko uusi säädin, jos AGM-akku vaihdetaan LiFePO4-akkuun?
Ei välttämättä. Nykyisen säätimen pitää tukea uuden akun vaatimia latausasetuksia ja latausvirtaa. Lisäksi kylmälatauksen esto ja mahdollinen BMS-ohjaus tarkistetaan erikseen.
Voiko kaksi lataussäädintä ladata samaa akkua?
Voi, jos laitteet ja latausasetukset sopivat yhteiskäyttöön. Molempien säätimien ja muiden samanaikaisten latauslähteiden yhteenlaskettu virta huomioidaan akun latausrajoissa. MPPT-säätimille käytetään omia paneeliryhmiä.
Voiko latausta seurata kotoa käsin?
Voi, jos järjestelmässä on yhteensopiva etäseurantaratkaisu ja internetyhteys. Säätimen Bluetooth-yhteys palvelee lähikäyttöä, joten pelkkä Bluetooth ei mahdollista mökin seurantaa kotoa.
Tarkistuslista ennen hankintaa ja käyttöönottoa
- Säädin tukee akuston nimellisjännitettä.
- Latausohjelma ja asetukset sopivat akkutyypille.
- Latausvirta pysyy akun sallimissa rajoissa.
- Paneeliteho sopii säätimelle kyseisellä akustojännitteellä.
- Paneeliryhmän Voc alittaa rajan myös kylmimmissä suunnitteluolosuhteissa.
- Paneelien toimintajännite riittää säätimen käyttöön.
- Paneelipuolen kaikki ilmoitetut virtarajat täyttyvät.
- Akun lämpötilamittaus ja lataussuojaukset toimivat vaaditusti.
- Kuormalähdön rajat ja laitteiden syöttöjännitteet on tarkistettu.
- Kaapelointi, liitokset ja DC-suojaukset vastaavat kokonaisuutta.
- Sijoituspaikka täyttää käyttöympäristön ja ilmanvaihdon vaatimukset.
- Asetukset, laiteohjeet ja mahdollinen laajennussuunnitelma ovat tallessa.
